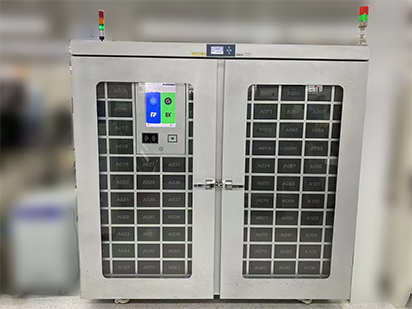

智能氮气柜从被动存储设备转变为半导体制造中的主动工艺参数控制节点

智能氮气柜在半导体制造中的系统级应用方案：从被动存储到主动工艺节点

　　一、革命性定位：从辅助设备到工艺核心组件
　　传统观念将氮气柜视为存储工具，而现代半导体制造中，智能氮气柜已演变为主动工艺环境控制器。其应用已渗透到制造过程的神经末梢，形成分布式微环境控制网络。
　　1.1工艺集成型氮气环境系统
　　在线式微环境过渡舱：集成在光刻机、键合机等设备入口处，实现物料从存储到加工的无缝惰性环境传递
　　晶圆盒（FOUP）环境协同系统：智能氮气柜与晶圆载具的环境参数实时同步，消除"最后一厘米"的环境突变风险
　　多腔体动态平衡系统：大型制造单元采用分布式氮气柜群组，通过中央控制系统实现压力、湿度、洁净度的动态平衡
　　二、量子级材料保护方案
　　2.1二维材料与先进节点保护
　　单原子层材料存储：为石墨烯、过渡金属硫化物等二维材料提供<0.1%RH的超低湿环境，防止层间水分子插层
　　EUV光掩模版终极防护：13.5nm极紫外光掩模的多层膜结构对水汽极度敏感，需在0.5%RH以下、含氧量<10ppm的环境中存储
　　高K金属栅极材料防变性：HfO₂、ZrO₂等high-k介质材料吸湿后介电常数漂移，需专用低湿氮气环境
　　2.2化学前驱体活性保持
　　金属有机化合物（MO源）存储：ALD/CVD前驱体的活性与分子结构完整性依赖严格的无水无氧环境
　　超临界流体界面稳定：存储用于超临界干燥的CO₂等流体，防止界面张力变化导致的微结构坍塌
　　三、先进封装环境控制网络
　　3.1异构集成微环境矩阵
　　┌────────────────────────────────────
　　│异构集成环境控制架构│
　　├──────────┬──────────┬──────────────
　　│芯片层│中介层│封装层│
　　│(Chiplet)│(Interposer)│(Package)│
　　├──────────┼──────────┼──────────────
　　│临时键合│TSV填充│底部填充│
　　│解键合层│材料存储│材料预烘烤│
　　│保护││环境│
　　└──────────┴──────────┴──────────────
　　Chiplet裸芯片库存管理系统：为不同工艺节点、不同尺寸的Chiplet提供分级湿度控制（1%-5%RH梯度）
　　微凸块（μ-bump）防氧化网络：铜柱、锡银凸块在氮气环境中维持金属间化合物（IMC）生长可控
　　3.2扇出型封装（Fan-Out）专用方案
　　模塑料（Molding Compound）水分含量控制：存储期间将环氧树脂模塑料水分含量控制在<0.1%，防止封装后翘曲和分层
　　重布线层（RDL）铜线防腐蚀：在电镀后、键合前的等待期，铜线路在低湿氮气中保持表面化学状态稳定
　　四、MEMS与传感器制造的微环境生态
　　4.1微结构防粘附解决方案
　　表面能态锁定技术：通过控制氮气柜内湿度<2%RH，维持MEMS可动结构表面疏水性，防止毛细力导致的粘附失效
　　吸气剂（Getter）激活前保护：非蒸散型吸气剂材料在激活前严格防潮，确保真空封装后的长期稳定性
　　4.2生物MEMS的特殊需求
　　功能性生物分子涂层存储：DNA探针、酶涂层等生物敏感材料在干燥氮气环境中保持生物活性
　　微流体芯片通道干燥：防止PDMS等聚合物材料微通道内水分残留影响流体特性
　　五、数据驱动的智能环境管理平台
　　5.1数字孪生环境模拟
　　虚拟氮气柜系统：基于实际设备数据创建数字孪生，预测物料在不同温湿度条件下的状态变化
　　AI优化充氮策略：机器学习算法分析开门频次、物料进出规律，动态调整充氮周期，降低30-50%气体消耗
　　5.2跨厂区环境一致性网络
　　```yaml
　　Global_N2_Cabinet_Network:
　　Fab_A:
　　-光刻区:[湿度:0.8±0.2%RH,O₂:<50ppm]
　　-封装区:[湿度:3±1%RH,O₂:<100ppm]
　　-数据同步:Real-time
　　Fab_B:
　　-参数镜像:Fab_A±10%容差
　　-物料转移:环境参数无缝继承
　　Cloud_Platform:
　　-异常模式识别
　　-全球基准比对
　　-SOP自动更新
　　六、特殊工艺节点的定制化解决方案
　　6.1化合物半导体制造
　　GaN晶圆表面态保护：防止GaN表面在潮湿环境中形成氮空位，影响HEMT器件二维电子气浓度
　　GaAs基板防氧化：砷化镓表面氧化物生长速率与湿度指数相关，需严格控制在<5%RH环境
　　6.2柔性电子与印刷电子
　　导电墨水粘度稳定：纳米银墨水、PEDOT:PSS等材料在恒湿氮气环境中维持粘度一致性
　　钙钛矿材料相结构稳定：防止钙钛矿光伏材料在水分作用下发生立方相到正交相的转变
　　七、可持续制造与循环经济整合
　　7.1氮气循环与回收系统
　　闭路氮气净化循环：将排出的氮气经过分子筛、催化氧化等处理，去除有机挥发物后重新利用
　　余热回收智能干燥：利用工艺设备的废热为氮气再生系统供能，减少20%以上能源消耗
　　7.2绿色化学品协同管理
　　低全球变暖潜能值（GWP）气体替代：在允许工艺中使用干燥空气或惰性气体混合物替代纯氮气
　　化学品生命周期追踪：氮气柜环境数据与化学品降解模型结合，精确预测最佳使用期限
　　八、未来展望：自适应环境控制系统
　　下一代智能氮气柜将不再是独立设备，而是：
　　自感知物料识别系统：通过RFID/NFC自动识别物料类型，调整环境参数
　　量子传感器集成：采用NV色心等量子传感器，实现ppb级别的水分和氧气检测
　　软物质界面工程平台：主动调控聚合物、生物材料等软物质在微环境中的界面行为
　　实施路线图
　　1.第一阶段（1-2年）：建立关键工艺节点的智能氮气柜网络，实现基础数据采集
　　2.第二阶段（2-3年）：部署AI优化算法，实现跨设备环境协同控制
　　3.第三阶段（3-5年）：构建全厂级微环境数字孪生，实现预测性环境管理
　　4.第四阶段（5年以上）：开发自适应环境控制系统，与材料基因组数据库联动
这种系统级的应用方案将智能氮气柜从被动存储设备转变为半导体制造中的主动工艺参数控制节点，直接参与并优化核心制造过程，为3nm以下技术节点和第三代半导体材料的制造提供关键的环境基础设施。
