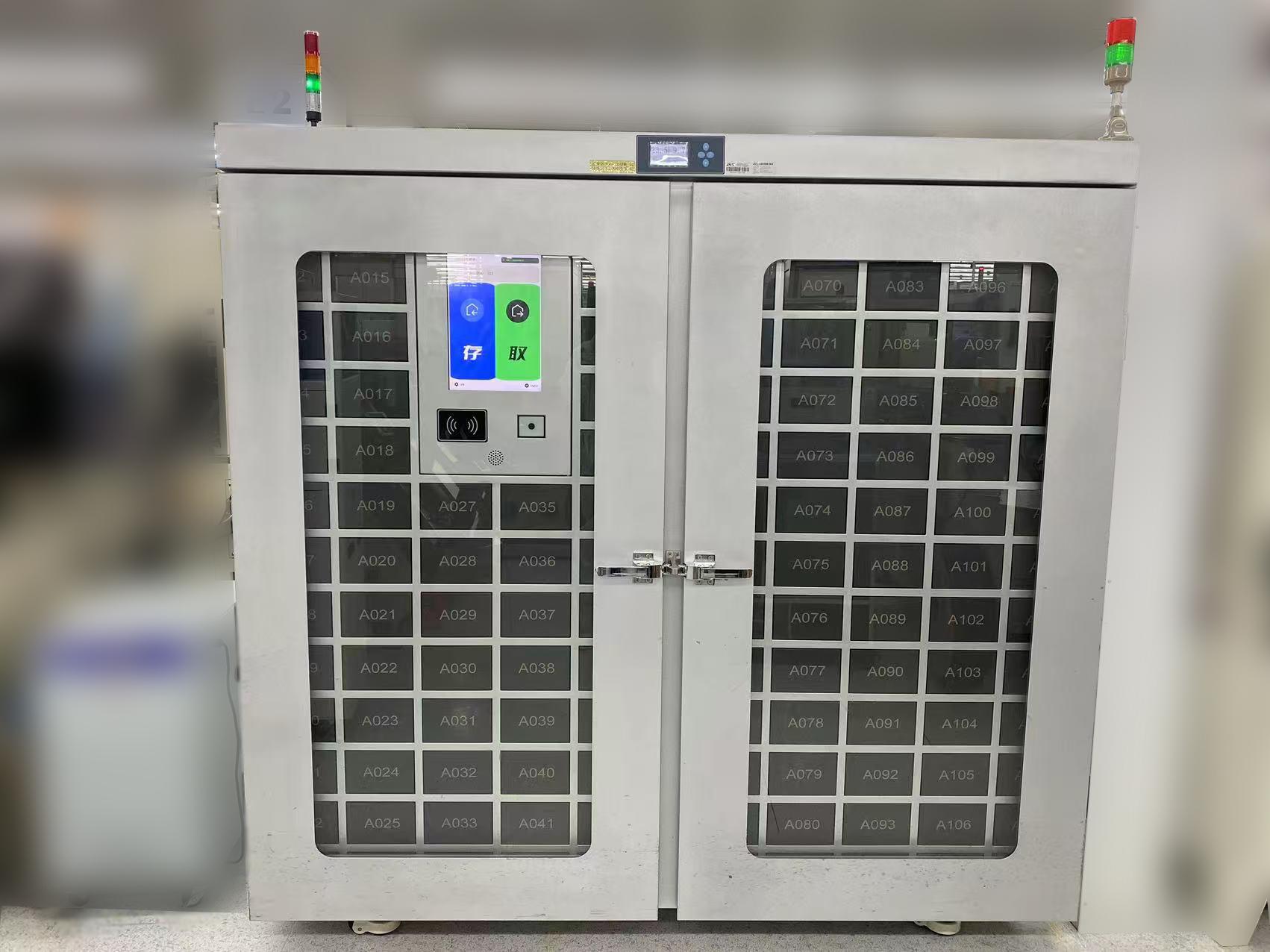

智能氮气柜如何深度融入现代半导体智慧工厂的架构

聚焦于智能氮气柜如何作为数据节点、自动化接口和决策支持单元，深度融入现代半导体智慧工厂的架构中。在半导体行业向工业4.0迈进的过程中，每一个设备都不再是孤岛。智能氮气柜的角色演变，正体现了这一趋势。

一、 应用范式转变：从“静态存储”到“动态物流集成”
传统的观念将氮气柜视为一个终点站——物料在这里静待使用。而现在的方案是将其转变为自动化物料传送系统（AMHS）中的一个主动节点。
方案核心：集成式装载端口（Load Port）
  技术实现：在智能氮气柜上集成标准化的装载端口（如SEMI标准），使其能够与 overhead hoist transport (OHT)、AGV/AMR 等自动化搬运系统无缝对接。
  工作流程：
    1. MES系统下达指令，需要某批晶圆进行下一道工艺。
    2. AGV/OHT 将装有晶圆的 FOUP/Pod 运送到指定的智能氮气柜。
    3. 氮气柜的装载端口自动开启，接收FOUP，并将其存入指定的、环境参数最优的仓位。
    4. 在整个存储期间，环境数据与物料ID在MES中绑定。
    5. 当工艺准备就绪时，系统自动调度AGV前来取走FOUP，直接送往机台。
  核心价值：
    实现“黑灯工厂”：全程无需人员干预，避免了人为开柜门导致的环境波动和微粒污染。
    时间窗口管理：对于对暴露时间（Moisture Sensitivity Level, MSL）有严格要求的物料，系统可以精确计算从氮气柜取出到上机生产的时长，确保不超时。
二、 数据价值挖掘：从“环境监控”到“良率分析与预测”
智能氮气柜产生的海量环境数据，是宝贵的数字资产。
方案核心：建立“物料环境履历”
  技术实现：每一批进入氮气柜的物料都拥有一个唯一的ID。智能氮气柜不仅记录自身的平均温湿度，更通过柜内多传感器网络，记录该物料所在具体位置的微环境历史数据。
  数据分析与应用：
    1. 良率追溯的深度关联：当某批芯片在最终测试（Final Test）中出现特定失效模式（如腐蚀、高电阻）时，可以回溯其在整个制造周期中所有存储环节的“环境履历”。例如，可以精确发现失效批次曾在“XX号氮气柜的B区3层”经历过一次短暂的湿度峰值事件。
    2. 建立工艺控制边界：通过大数据分析，可以将长期的存储环境数据与芯片的CP/FT良率进行回归分析。从而不再是经验性地设定一个保守的湿度上限（如5% RH），而是科学地确定一个最优的控制区间（例如，将湿度控制在3%±1% RH内，对良率提升最显著）。
    3. 供应商质量管理：对于外购的敏感原材料（如高端光刻胶），其到货后首次放入氮气柜前的环境数据（如暴露时间、环境湿度）可以被记录和分析。这为评估和约束供应商的包装和运输质量提供了客观依据。
三、 运营模式创新：从“预防性维护”到“预测性维护”
传统的设备维护基于固定周期，而智能氮气柜为实现更经济的预测性维护提供了可能。
方案核心：基于数据的设备健康管理（APM）
  技术实现：持续监控并分析以下关键参数：
    氮气消耗速率曲线：在柜体密封性完好的情况下，单位时间内维持目标湿度所需的氮气量是相对稳定的。如果系统检测到氮气消耗速率显著且持续升高，这强烈预示着柜门密封条老化或管路出现微泄漏。
    阀门动作频率：充氮电磁阀的开关频率异常增加，同样指向环境稳定性下降。
    传感器读数漂移：通过多个传感器数据的交叉验证，可以判断某个传感器是否出现精度漂移或失效。
  核心价值：
    避免非计划停机：在柜体完全失效、导致整柜物料报废之前，系统提前数周或数月发出预警，提醒安排维护。
    降低备件和运维成本：从“到时间就换”变为“需要时才换”，减少了不必要的备件消耗和人工巡检。
    优化气体供应：精确的消耗数据可以帮助工厂更好地规划氮气的采购或制氮机的运行策略。
四、 特殊工艺的定制化协同方案
在某些尖端领域，智能氮气柜不再是独立的单元，而是与工艺机台联动的“前置站”。
方案核心：与原子层沉积（ALD）设备联动
  应用场景：ALD工艺对前驱体的纯度和水氧含量要求极为苛刻。装有前驱体的钢瓶在投入ALD机台前，需要最极致的保护。
  技术实现：
    1. 将智能氮气柜与ALD设备的装载口通过一个封闭的传递腔（Pass-Through Chamber） 物理连接。
    2. 前驱体钢瓶始终处于低于0.5% RH的超干燥氮气环境中。
    3. 当ALD机台需要更换钢瓶时，传递腔两侧门顺序开启，在几乎不接触外界环境的情况下完成钢瓶转移。
  核心价值：最大限度地减少了前驱体在换瓶过程中暴露于大气的风险，从源头上保障了ALD薄膜的质量和均匀性，对于制造3D NAND、先进逻辑芯片等高阶器件至关重要。
战略视角下的智能氮气柜应用方案

传统视角（防护容器）	进阶视角（智能工艺节点）
核心功能	防潮、防氧化
集成度	独立设备，人工操作
数据角色	记录与报警
运营模式	被动响应、定期维护
价值定位	保障物料安全


 这个全新的应用方案表明，智能氮气柜的价值边界正在被极大地拓展。它不再只是一个“高级储物柜”，而是半导体智慧工厂中一个不可或缺的、能够产生深度洞察和优化价值的智能工艺节点。投资这样的方案，实质上是投资于工厂未来的数据驱动决策能力和极致运营效率。
